Las Fuentes de Alimentación.

LECCIÓN 03.

INTRODUCCIÓN.

El motivo de estas lecciones no pretenden sentar las bases de los conocimientos sobre electrónica analógica o digital, sin embargo antes debemos revisar los conocimientos de la electrónica analógica, si el lector considera que sus conocimientos son suficientes, espero sepa disculpar este preámbulo. No obstante, si pueden aclarar algunos conceptos puntuales, que por cualquier motivo no se hayan retenido en su momento, si todo este trabajo lograra hacer entender un sólo concepto en alguno de los visitantes, ya me daría por satisfecho. De todos modos, GRACIAS, por anticipado.

He de aclarar que, una fuente de alimentación estabilizada, puede construirse de dos modos genéricos, paralelo o serie. En este tutorial nos ocuparemos de fuentes de alimentación serie. Para empezar se revisarán los puntos más importantes a tener en cuenta para construir una fuente de alimentación estabilizada, con unas características adecuadas para alimentar un circuito electrónico con especificaciones digitales.

El diseño de fuentes de alimentación estabilizadas mediante reguladores integrados monolíticos (reguladores fijos), resulta sumamente fácil. Concretamente para 1A (amperio) de salida, en el comercio con encapsulado TO-220, se dispone de los más populares en las siguientes tensiones estándar de salida:

tabla_reguladores
Fig. 1

Todos estos reguladores tienen en común que son fijos y que proporcionan adecuadamente refrigerados una corriente máxima, de 1A. Veremos un ejemplo en el esquema básico de una fuente de alimentación de 5 V y 500 mA en la Fig. 2

fig301Fig. 2

Además de estos, en el mercado se pueden encontrar los reguladores ajustables de tres patillas o más, con diferentes encapsulados en TO-220AB, TO-3 y SIL, según la potencia y fabricante. Los más populares son los 78MG, LM200, LM317, LM337 y LM338, etc.

Los fabricantes de los reguladores recomiendan que la tensión entregada por el secundario del transformador debe ser como mínimo 3V superior a la tensión nominal del regulador (para un 7812, la tensión del secundario mínima será de 15V o mayor), esto también tiene que ver con la intensidad de consumo que se le exija a la salida de la fuente.

EL TRANSFORMADOR.

El transformador para una alimentación estabilizada debe ser, un transformador separador, esto quiere decir, que ha de disponer por seguridad,transfo1 de dos devanados separados galvánicamente (eléctricamente), no es convenientetoroide1_ utilizar los llamados auto-transformadores los cuales como se sabe están construidos por una única bobina o devanado, el cual está provisto de diferentes tomas para obtener varias tensiones de salida, la verdad es que este tipo de ‘transfo’ actualmente no se ve muy a menudo.

Dependiendo de la aplicación a la que se destine la fuente de energía, deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador. La tensión en vacío del secundario debe multiplicarse por la raíz cuadrada de dos (√2=1’42). En cuanto a la intensidad haremos hincapié en la corriente que se le exigirá a la salida, es decir, si necesitamos 3A de consumo y el factor de tiempo, esto quiere decir, si el consumo va a ser continuado o tan solo es un consumo máximo puntual, como punto medio, es buena idea aplicar el mismo criterio del factor raíz cuadrada de dos, lo que indica una intensidad sobre 4A.

Hay dos tipos de transformador, los de armadura F o EI y los toroidales O, estos últimos tienen un mejor rendimiento, no obstante esto no es determinante, por otra parte, es importante que los devanados estén separados físicamente y deben ser de hilo de cobre, no de aluminio, lo que reduciría el rendimiento.

EL RECTIFICADOR.

Para rectificar una tensión debemos tener muy claro el tipo de fuente que vamos a necesitar, puente-rectificadoren puente1contadas ocasiones optaremos por una rectificación de media onda, un caso particular es el de un cargador de baterías sencillo y económico, en todos los demás casos, es muy conveniente disponer de un rectificador de onda completa, para minimizar el rizado. Los diodos encargados de esta función han de poder disipar la potencia máxima exigible además de un margen de seguridad. También están los puentes rectificadores que suelen tener parte de la cápsula en metálico para su adecuada refrigeración.

En algunos casos los rectificadores están provistos de un disipador de calor adecuado a la potencia de trabajo, de todas formas, se debe tener en cuenta este factor. La tensión nominal del rectificador debe tener así mismo un margen para no verse afectado por los picos habituales de la tensión de red, en resumidas cuentas y sin entrar en detalles de cálculos, para una tensión de secundario simple de 40V, debemos usar un diodo de 80V como mínimo, en el caso de tener un secundario doble de 40V de tensión cada uno, la tensión del rectificador debe ser de 200V y la potencia es algo más simple de calcular, ya que se reduce a la tensión por la intensidad y aplicaremos un margen de 10 a 30 Watios por encima de lo calculado, como margen. En ciertos casos debe vigilarse la tensión de recubrimiento, pero eso es en caso de cálculos muy precisos.

EL CONDENSADOR ELECTROLÍTICO O FILTRO.

A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos factores, uno de  electroliticoellos es la corriente que se le va pedir, ya que éste es, el factor más importante después de la tensión. Para determinar el valor del condensador electrolítico que se ha de aplicar a la salida del puente rectificador en doble onda, para alisar la corriente continua; la regla empírica que se suele aplicar, suele estar sobre los 2.000 uF por Amperio de salida y la tensión el doble del valor, superior estándar al requerido, o sea, según esto, para una fuente de 1’5 A a 15 V, el condensador electrolítico debe ser al menos de 3.000 µF/35V.

Como se ha mencionado la tensión del condensador, se debe sobre dimensionar, ésta debe ser al menos diez unidades mayor que la tensión que se recoja en el secundario del transformador o la más aproximada a ésta por encima (estándar en los condensadores). Este es el margen de seguridad exigible, ya que en muchas ocasiones los valores de tensión a los que se exponen no sólo depende de la tensión nominal, también hay tensiones parásitas que pueden perforar el dieléctrico, en caso de ser muy ajustada la tensión de trabajo y máxime si estamos tratando con una fuente balanceada, este es otro caso.

EL REGULADOR.

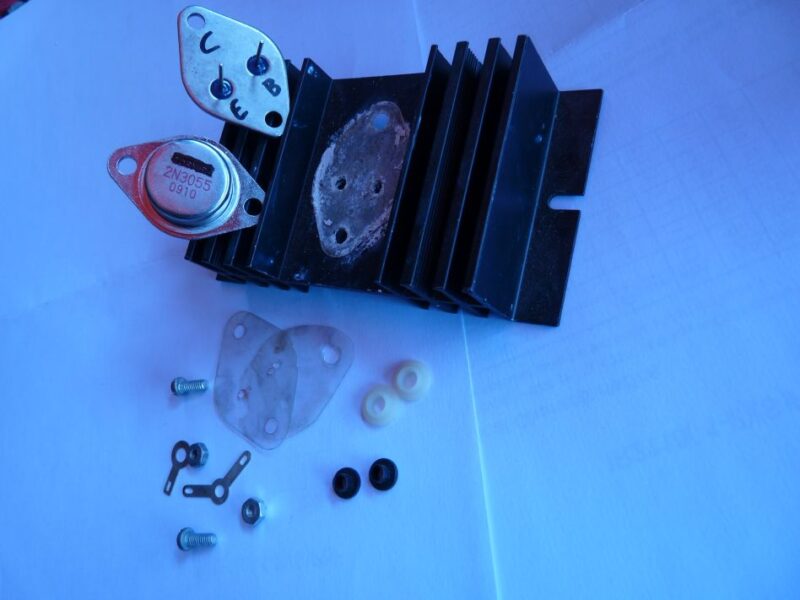

En el caso de necesitar corrientes superiores a 1A, como ya se ha dicho, pueden utilizarse los reguladores de la serie 78HXX, LM3XX, en cápsula TO-3, capaces de suministrar 5A, no muy habituales. Otro problema reside en que sólo se disponen de 5V, 12V y 15V, que en la mayoría de los casos puede ser suficiente.

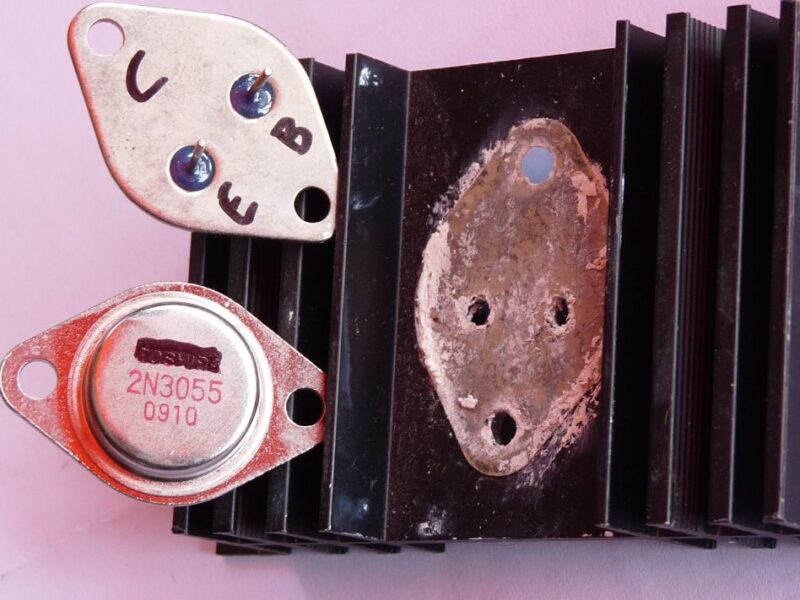

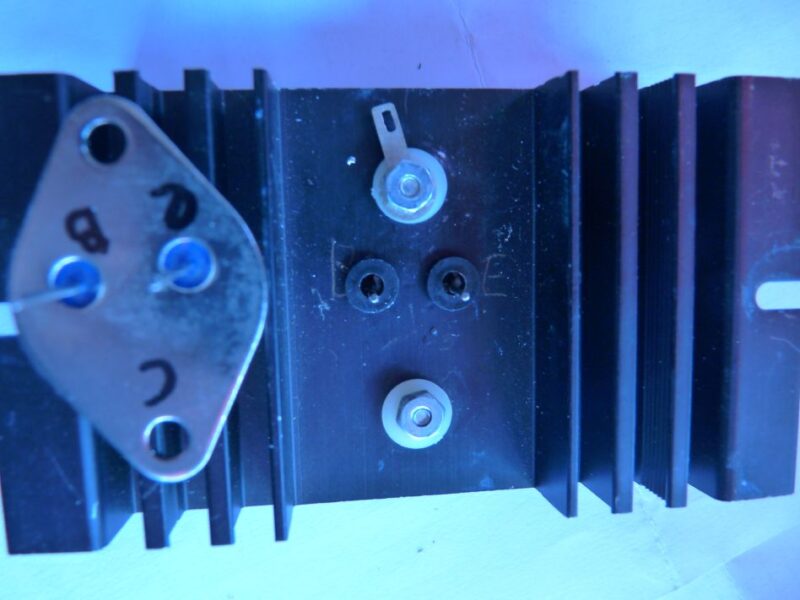

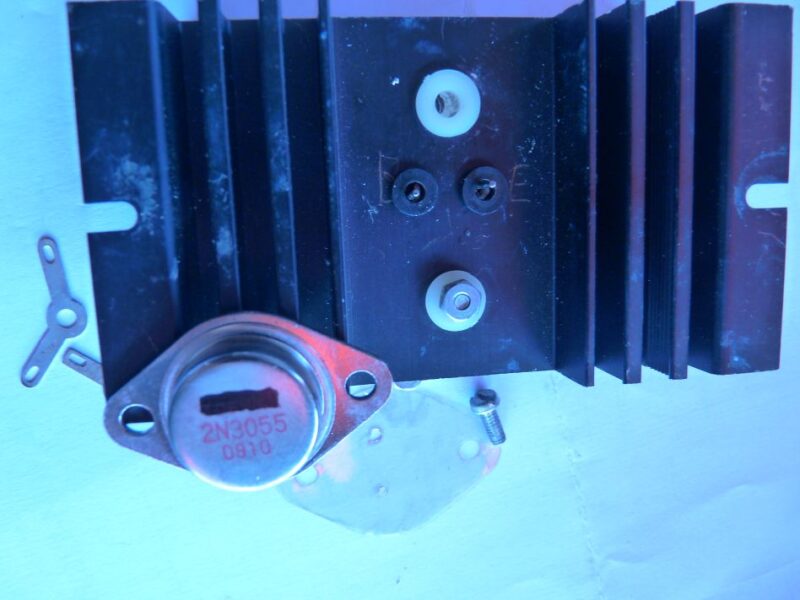

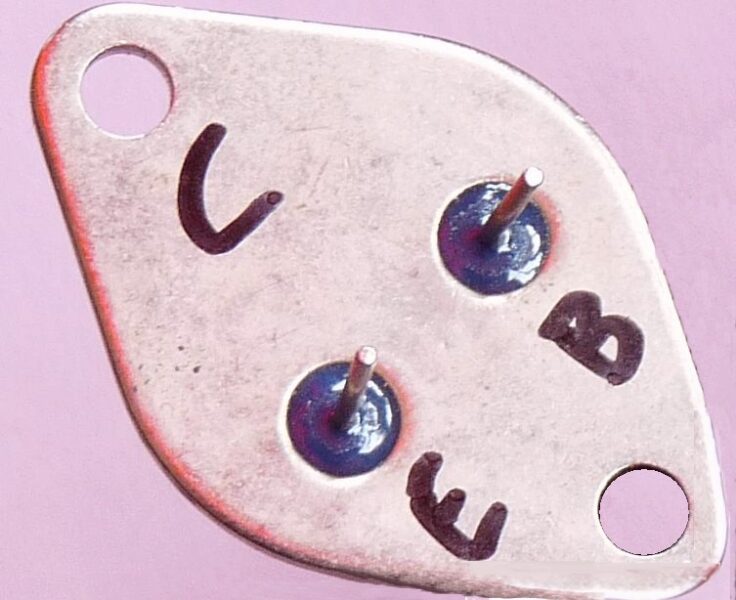

l78052n3055-00micas-TO-3
Fig. 3

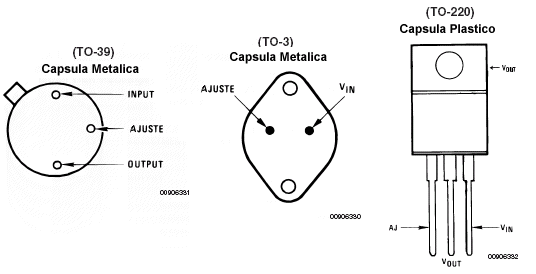

 En el supuesto de necesitar una tensión regulable (ajustable) desde 1’7V a 24V. El regulador a utilizar podría ser uno de la serie LM317, LM350 o LM338, la diferencia con los anteriores es que el terminal común, en lugar de estar conectado a masa, es del tipo flotante y por lo tanto esto permite ajustarle en tensión. Estos con los encapsulados típicos, TO-220 o TO-3.

capsreg-1Fig. 4

 En la figura 5, se muestra el esquema básico mejorado. Los condensadores C1 y C2, se emplean con el fin de eliminar tensiones alternas residuales y mejorar el rizado de la rectificación, en cuanto a los diodos D1 y D2, sirven para la seguridad del regulador, contra tensiones inversas y evitar las tensiones parásitas o transitorios que lo destruyan. Es muy recomendable, siempre insistiré, se deben poner los mencionados diodos.

fig302Fig. 5

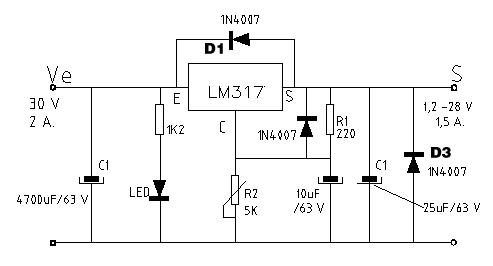

Finalmente en la figura 6, se presenta una fuente de alimentación regulable de 1,7 V a 28 V, respetando los valores de entrada, máximo de 40 V. Para evitar dañar el regulador, por exceso de calor, se recomienda refrigerarlo mediante un disipador de aluminio adecuado que encontrará en los comercios especializados del ramo. El potenciómetro ajustable R2, permite ajustar la tensión de salida que se desee en cada momento. El diodo D1, protege al regulador de corrientes inversas, mientras que el diodo D3, evita que una conexión inversa fortuita, cause problemas a la fuente por polaridad invertida. Esta fuente de tensión regulada ajustable no dispone de un sistema cortocircuitable externo, por lo que habrá que llevar mucho cuidado de no producir ningún cortocircuito en sus terminales de salida, causaría su destrucción.

fig303Fig. 6

FUENTE REGULADA EN TENSIÓN Y CORRIENTE.

El circuito anterior, se puede mejorar considerablemente con sólo añadir un nuevo regulador que nos permita ajustar la corriente de salida de forma lineal mediante un potenciómetro P2 de 500Ω. Este regulador IC2, se conecta como regulador de corriente, lo que se consigue conectando la patilla ‘flotante’ o de masa, a la patilla de salida mediante una resistencia Rx, que en nuestro caso se encuentra en paralelo con el conjunto de resistencias de 1k y un potenciómetro de 500Ω para su ajuste lineal.

Además, para mejorarlo, hemos añadido una tensión negativa de -10V, limitada por una resistencia y un diodo zener de 1,2 V (diodo LM385), que se encargará de proporcionar un punto de tensión negativa en la patilla ‘flotante’ o de masa del regulador IC1, encargado de proporcionar la tensión regulable mediante el potenciómetro P1, como ocurría en el anterior esquema, esto nos permitirá obtener una tensión de salida comprendida entre 0V y los 27V (tensión de margen). El esquema descrito se puede apreciar en la figura 7.

fig303bFig. 7

El diodo LED en paralelo con Rx, nos indicará cuando rebasamos el límite de corriente previsto. Con estos ejemplos, se dispone de unos esquemas sobre fuentes de alimentación reguladas que pueden servir como punto de partida para otros proyectos y porqué no, ellas mismas tal cual, pueden sacarnos de un apuro con unos pocos elementos y un poco de nuestro tiempo.

EL CIRCUITO PRÁCTICO.

Alguien puede decidirse por trazar las pista por el sistema de rombos, cubos y rectángulos, por que le lleva menos trabajo, aunque esto no es importante, siempre que las pistas admitan la corriente máxima. Esto, consiste en trazar unas líneas entre lo que serán los terminales de los diferentes componentes que, se habrán dispuesto en posiciones adecuadas separando de esta manera los trazos que representan las pistas, dichas líneas, serán el cobre que se comerá la solución ácida que se emplee para su realización.

En la práctica, la placa de circuito impreso o PCB, con el puente rectificador y el condensador electrolítico, se pueden apreciar en la figura 8, cuyo esquema esta en la fig. 6. El regulador LM317, se debe montar directamente sobre el refrigerador, aplicándole silicona de contacto y por seguridad un separador aislante y conectar al PCB mediante hilo de 2 m/m de sección, las pistas de conexión generales se representan con mayor espesor, se ve claramente, debe ser de unos 3 m/m de ancho, para soportan más intensidad, las salidas para el potenciómetro que estará en el panel, se harán con hilo de conexión de 1.25 m/m de sección. El led, deberá instalarse también en el panel.

fig304Fig. 8

Los trazos negros, representan las pistas del circuito impreso y son la únicas de la placa pcb. El transformador adecuado, ha de entregar los 22V y 1’5A, como se ve éste, está sobre dimensionado por seguridad y un segundo secundario de 7V 0’5A.

OTRO CASO.

En ocasiones se necesita una fuente de alimentación regulada con varias tensiones, siendo lo más habitual encontrar en el comercio las tensiones de +12V y -12V. Ahora repasaremos el esquema de una fuente de estas características que nos proporcione una corriente de 1A en cada salida, se puede obtener mas amperios fácilmente. Utilizaremos dos partes del esquema de la fig. 6. El transformador necesario, ha de disponer de dos secundarios de 15V y 1,5A, cada uno, como se verá, estos están sobre dimensionados por seguridad.

Los puentes rectificadores dependiendo de la corriente, deben ser del tipo metálico con terminales faston, el terminal positivo tiene un resalte en la caja a parte de estar marcado al lado de éste. Los terminales con una (S) deben conectarse cada uno, mediante hilo de sección de 2 m/m a cada terminal del mismo secundario. El otro rectificador, se conectará de igual modo al otro secundario del ‘transfo’, con esto disponemos de las dos tensiones más o menos iguales a las necesarias en las respectivas salidas de ambos rectificadores.

Por otra parte, debemos preparar un dibujo de las pistas que, se ajuste al esquema adjunto, sobre una placa de fibra de vidrio de manera que nos pueda dar mejores resultados y sea más fiable. Cada uno puede trazar las pistas como mejor le parezca, pero, debe guardar ciertas reglas, una de las más importantes es la separación entre pistas no debe ser inferior a 2 m/m en el peor de los casos, otra es el espesor, debe observarse que las pista con mayor consumo, han de soportar más paso de corriente y deben ser de mayor espesor unos 2 o 3 m/m será suficiente para el ej. y procurar trazos lo más cortos posible y las esquinas sin picos.

Necesitamos tres condensadores electrolíticos (son los que tienen polaridad), con una capacidad en este caso concreto de 2.000 uf/63V, para evitar en lo posible el rizado de alterna, se utiliza esta alta capacidad para más seguridad, cuando se exija el máximo de corriente. La tensión de +5V, la obtendremos del puente que representa el punto más positivo en el montaje, como se aprecia en el esquema general.

Los reguladores que utilizaremos en esta ocasión, son de 5V y 12V, con las referencias 7805, 7812 y 7912 el encapsulado, del tipo TO220AB, de esta manera se pueden atornillar sobre disipadores diferentes. Atención cada uno por separado, salvo que se disponga entre cada cápsula y el disipador un separador aislante, en este caso puede usarse un disipador único, ya que el terminal central de los reguladores 7812 y 7912, es de signo de tensión diferente y se estropearían inmediatamente si no se respetan estas reglas.

fig306Fig. 9

La imagen anterior consta de dos partes, en la superior, el fondo negro, representa el cobre de la placa de fibra de vidrio o baquelita en su caso, las líneas blancas son las separaciones entre componentes, las cuales, es lo que el ácido ‘quitará’, los trazos de color son las siluetas de los componentes y los cubos blancos son los ‘pads’, para las patillas de los componentes, los cuadrados de las esquinas, son para los pasadores de los tornillos que sujetaran la placa al chasis. En la parte inferior se presenta el negativo, visto por la parte de las pistas.

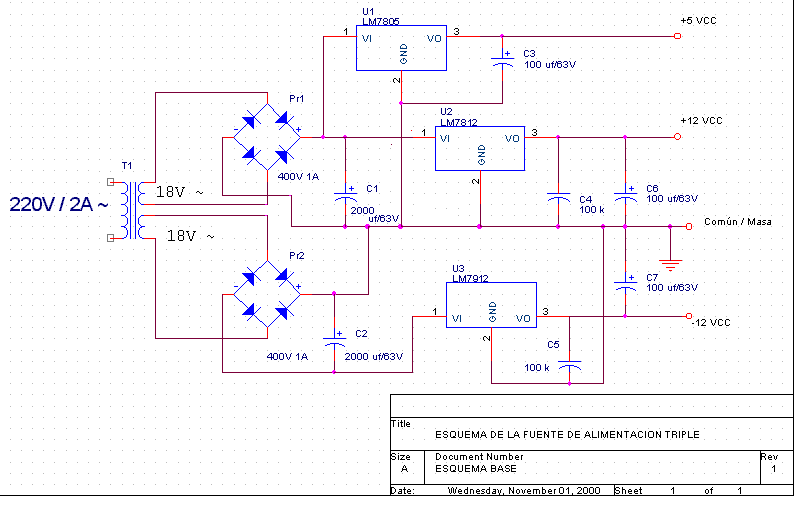

Este, es otro esquema fig. 9 con el cual podemos construir una fuente simétrica para nuestro propio laboratorio o taller de reparaciones. En ocasiones se necesita una fuente de alimentación regulada con varias tensiones, siendo lo más habitual encontrar en el comercio las tensiones de +12V y -12V. Ahora repasaremos el esquema de una fuente de estas características que nos proporcione a su salida una corriente de 1A en cada salida. Básicamente, utilizaremos dos partes del esquema de la fig. 5.

fig305Fig. 10

El punto común de masa, se refiere a las tensiones de +12V y -12V, las cuales se dice que son simétricas, en cambio la salida de +5V es independiente.

EL CIRCUITO CON EL I.C. ΜA723.

Un circuito integrado bastante utilizado para realizar fuentes de alimentación ajustables, es el popular µA723PC encapsulado DIL de 14 patillas, el cual admite una elevada tensión de entrada de 40V que dopándola puede llegar sobre los 120V dando una salida ajustable entre 2V y 37V a 150 mA, pero en algunos casos como en fuentes para transmisión, se vuelve bastante inestable, por lo que respecta a mi experiencia.

En ciertas revistas especializadas del sector, se pueden encontrar esquemas mucho más elaborados a los que se les puede exigir mayores prestaciones, tales como que, la salida parta de 0V y no de los 1′ 7V, o que sea cortocircuitable, ajustable en corriente de salida, entre otras.

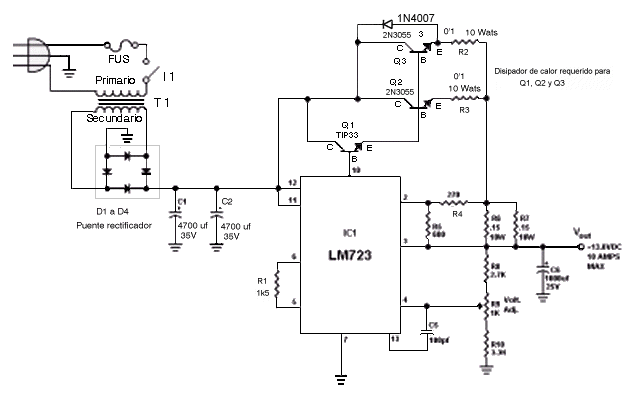

En la siguiente figura 11, se muestra el esquema básico de la alimentación propuesta con un LM723D y debajo el circuito de aplicación, visto por la cara de los componentes porque es muy sencillo, considero que no requiere mayores descripciones.

fig306aFig. 11

NOTA.

En ciertas ocasiones, se presentan proyectos que por sus exigencias no son los clásicos, en el caso de exigir una tensión de salida mayor de 40 Voltios, al proyectar una fuente de energía de esas características, el técnico encuentra problemas de temperatura por todas partes, me explico, aunque ponga un refrigerador a los circuitos integrados (7824, LM317 o LM723), observa que toman una temperatura excesiva que no es fácil eliminar.

En el esquema, el anterior (ver fig. 11) puede servir para el caso, básicamente es el mismo, salvo que, debe cuidarse la tensión que alimenta al circuito integrado, el cual no admite tensiones mayores de los 40 Voltios según se desprende de las hojas de características del fabricante. Esto se resuelve con una resistencia que reduzca la tensión y un diodo zener con un condensador mínimo que estabilice dicha tensión. Con esta solución, se pueden regular tensiones de hasta 125 Voltios con problemas relativos que no se resuelvan con ingenio.

ALGUNOS CASOS ESPECIALES.

En algún caso, puede ocurrir que alguien que lea este manual y después de considerarlo se deprima, debido a que no tiene forma de hallar en el comercio o en su ciudad, los reguladores que se describen más arriba. Entonces, qué podemos hacer. Voy a pensar que por lo menos si pueden localizar transistores de cierta potencia, como por ejemplo los 2N3055, no importa de que fabricante es este transistor, los fabricantes normalmente dicen que, bien refrigerados pueden dar 15A, yo quiero ser más realista y lo voy a dejar en 3 A a 45V y un buen refrigerador, eso sí, requiere una corriente de base bastante apreciable, ya que su ß (beta) es de tan solo 20.

Veamos, cómo podemos montar una fuente regulada de alimentación ajustable entre 0V y 30V con una salida de 0A a 3A.

Vamos a centrarnos en lo que es el esquema y los componentes que vamos a utilizar, dejando a un lado no menos importante elementos como el transformador, la caja donde ubicaremos el circuito impreso, los condensadores electrolíticos y también los refrigeradores, todas las piezas más grandes y de mayor peso del montaje.

Primero, debemos pensar que vamos a tratar con corrientes bastante importantes sobre los 3A o más, junto a unas tensiones relativamente bajas, sobre un máximo de 50V, fríamente estamos hablando mínimo de 150 W (vatios), una apreciable potencia a tener en cuenta.

Las pistas del circuito impreso deben soportar corrientes elevadas y por lo tanto tienen que tener cierto espesor (ancho), sobre 3 mm. Por otro lado los transistores que vamos a utilizar los 2N3055, tiene una cápsula metálica TO-3, los diodos rectificadores, deben soportar corrientes de 5A a 8A para tener cierta seguridad (BYX38 o similar) y si es posible refrigerarlos también (esto por su cuerpo, es más problemático), veremos cómo solucionarlo.

En cuanto a los transistores, vamos a utilizar un montaje en Darlington, este tipo de montaje tiene la ventaja de multiplicar su rendimiento según la ß (beta o ganancia), lo que nos dará un mejor aprovechamiento de las características intrínsecas del transistor por sí mismo.

MONTAJE DARLINGTON.

En la figura de la derecha, puede apreciarse la sencillez del montaje en sí, es decir, los colectores unidos entre sí y el primer emisor atacará la base del segundo transistor, esto puede ampliarse, pero no vamos a entrar en ese punto más allá de lo que se aprecia en la figura, el diodo es de protección.

El primer transistor cuya base está libre, puede ser un transistor diferente, porfig311 ejemplo un BD245B con una b de 40 y como segundo el 2N3055, en cambio la ganancia del 2N3055 es tan sólo de 20, (pueden usarse como primeros los Darlington TIP120 o TIP141B con cápsula TO-220, los cuales tienen una ganancia de 1000 y 750 respectivamente). Teniendo en cuenta esto, si utilizamos dos 2N3055 en Darlington obtendremos una ganancia de 400, que se puede considerar moderada y en nuestro caso casi aceptable. Por lo tanto, si utilizamos un TIP141B y un 2N3055, la ganancia lograda, es de 15000 aproximadamente, mas que suficiente.

FUENTE REGULADA SIN I.C.’S.

Todo esto que hemos visto es muy interesante y cualquiera puede proponerse realizar un proyecto basándose en algún circuito o explicación de las descritas en este tratado. Sin lugar a dudas que, siguiendo los pasos descritos y revisando bien lo que se hace, puede y debe lograrse el éxito en la realización y posterior puesta a punto.

Sin embargo, cuando un aficionado o incluso un técnico, debido a situaciones en las que nadie quiere entrar, por las cuales no dispone de un mínimo de dispositivos o dicho de otro modo, cuando no se dispone de circuitos integrados con los que realizar una simple fuente de tensión regulada, disponiendo tan sólo de unos transistores y me atrevería a decir unos pocos, para esos casos o circunstancias, he pensado (léase, me han pedido), que haga una pequeña descripción de un proyecto que les pueda servir y en eso estamos.

No se puede describir con pocas palabras el funcionamiento de un circuito de una fuente auto-estabilizada serie, por lo que recurriré a un símil para explicar dicho funcionamiento. En la figura 12, se muestra una sencilla fuente de tensión fija con un transistor serie T1, hasta aquí, todo es correcto, es decir, esta fuente funciona.

fig306bFig. 12

Supongamos que a la salida de una fuente de tensión continua, conectamos un potenciómetro ideal, con el fin de obtener tensiones entre 0 y el máximo que nos proporciona dicha fuente, esto es un ajuste manual de la tensión. Ahora, seleccionamos cierta tensión con el potenciómetro y le conectamos una carga, debido al consumo de la carga, se produce una caída de tensión en la salida.

Para compensar la caída de tensión provocada por la carga, tendremos que variar la posición del potenciómetro a una nueva posición, lo que provoca un aumento de tensión en la salida, esto repercutirá en la tensión de salida y también en la corriente y tal vez se necesite un nuevo ajuste, hasta lograr la tensión deseada, si la nueva posición es correcta, la salida mostrará dicho aumento corrigiendo así la corriente de consumo finalmente.

Sin embargo si variamos la carga o la desconectamos, veremos que la tensión de salida aumenta sin control, por lo tanto, los ajustes mencionados se deben realizar a la misma velocidad que varía la carga, para estabilizar la tensión de salida. Es fácil de entender y también que, es muy difícil de conseguir de forma manual mantener estable la tensión de salida, por este motivo se utilizan los sistemas electrónicos ideados para hacerlo fácil.

fig306cFig. 13

En este esquema teórico, podemos apreciar cómo el transistor Q3 (amplificador diferencial) compara, la tensión de referencia proporcionada por Dz2 (permaneciendo constante la tensión del emisor de Q3) y la tensión del «divisor de muestreo«, formado por Dz1, P1 y R4.

El nivel de conducción de Q3, dependerá del resultado de dicho diferencial de tensiones ya descritas. La máxima conducción de este transistor, se obtiene cuando la posición del cursor del potenciómetro P1, está cerca del ánodo del diodo zener Dz1, en cuyo caso la tensión aplicada a la base de Q3 será máxima, llevando su conducción al máximo, lo que conlleva que la tensión en la base de Q2 será mínima y esto proporciona la máxima impedancia (o sea, máxima tensión colector-emisor) de Q1, reduciendo así la tensión de salida al mínimo. Sigamos.

LA AUTO-REGULACIÓN.

Una forma de reducir el consumo de corriente en un circuito, consiste en reducir su tensión de alimentación de algún modo, esto digamos que, no es muy ortodoxo, ya que una reducción de tensión en P1 produce un cambio de corriente y esto produce una reducción de corriente que hemos de corregir y a éste cambio le sigue otro cambio, de manera que resultaría del todo imposible modificar los cambios con la debida celeridad que se exige. Ahora, veamos cómo podemos lograr lo propuesto de modo automático, es decir, compensando la caída de tensión por un medio electrónico con el que se corrijan y compensen las variaciones que se producen hasta compensar.

Al aplicar una carga a la salida de una fuente, inmediatamente se producirá una caída de tensión, proporcional a la carga que, tiende a reducir la tensión de salida. El divisor de tensión (o de ‘muestreo’) del circuito, detecta esta caída de tensión, al compararla con la de base de Q3, esto hace que éste reduzca su conducción y aumente la tensión en la base de Q2 a través del partidor formado por R1 y R2, lo que repercute sobre Q1, reduciendo su impedancia entre colector-emisor, a consecuencia de lo cual aumenta la tensión de salida de forma proporcional para compensar la mencionada caída de tensión producida por la carga.

El tiempo de respuesta ante una variación en la carga es de unos pocos microsegundos, lo que hace inapreciable la variación en la tensión de salida. Esto es en sí, la auto-regulación. Es evidente la similitud entre lo descrito en el párrafo anterior y el símil del potenciómetro mencionado más arriba.

FUENTE CORTOCIRCUITABLE.

Con lo descrito hasta ahora, si a la salida de la fuente de la figura 14 13 se produce un cortocircuito, la tensión en la salida tiende a 0V y la corriente de paso tiende a infinito (bueno a lo que de el transformador), esto hará que Q1 entre a conducir al máximo, aumentando así su temperatura, que a su vez producirá un incremento de corriente, lo que incrementará la temperatura del mismo produciendo el efecto avalancha y en décimas de segundo alcance su punto de destrucción por alta temperatura, a pesar de la auto-regulación descrita. Veremos cómo evitar este efecto (o ‘defecto’) de forma sencilla y efectiva.

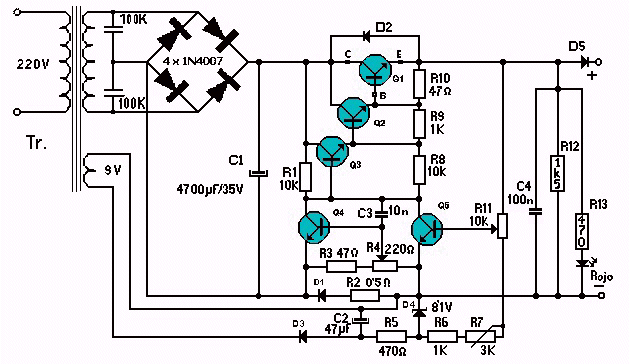

En el siguiente circuito figura 14, vamos a describir cómo realizar una fuente de alimentación serie regulada y ajustable en tensión y corriente, que además sea cortocircuitable.

fig306dFig. 14

Como puede observarse en la figura 14, el esquema pertenece a una modificación de la fuente anteriormente descrita, se trata de un circuito al que hemos modificado el limitador de corriente de carga y por lo tanto protegido contra los cortocircuitos. El secundario de 9V, una vez rectificado por D3 y filtrado por C2 se acopla al negativo mediante el diodo zener de 8’1V para conseguir que la tensión de salida pueda partir de 0 Voltios hasta el máximo previsto por el secundario principal, que puede ser de 12 V hasta cerca de 50V, vigilar las tensiones de los distintos componentes.

Lo descrito para el circuito de la figura 13, es aplicable al circuito que estamos describiendo, resumiendo, la carga aplicada a la salida, provocará una caída de tensión que acusará la base de Q5 y hará que éste conduzca menos y como consecuencia, la impedancia colector-emisor de Q5 será menor, corrigiendo dicha caída de tensión. El transistor Q4 se encarga del limite de intensidad, drenando la tensión de salida a 0 cuando la corriente de la carga supere el nivel establecido por R4, el diodo D1 permite que el nivel de limitación alcance los 100 mA.

Siempre recomiendo que, los cables de salida, positivo y negativo, no deben ser excesivamente largos (1’5m) y sobre todo pensando que pueden soportar 3 Amperios o más, deben ser de 3 a 4 m/m de sección Ø.

LOS COMPONENTES.

Los valores de los componentes necesarios para este tipo de fuentes están incluidos en el propio esquema, debe tenerse en cuenta especialmente la potencia que desarrollan los Q1 (2N3055), Q2=Q3 (BD241), Q4=Q5 (BC337), D1,D2,D3 (1N4007), D4 de 8’1V y el diodo D6 es un LED rojo de señalización.

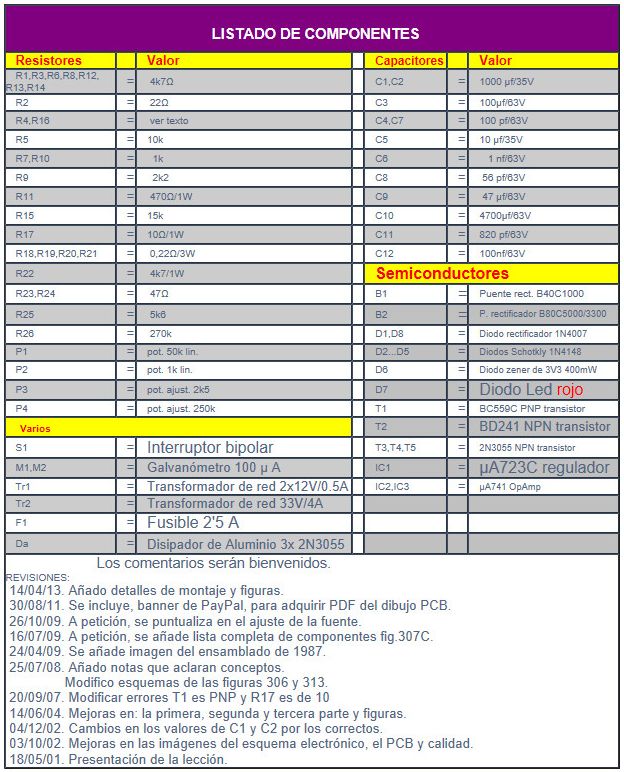

Lista de componentes:

 AJUSTE.

Sitúe los cursores de las resistencias R4 y R7 en el centro del recorrido.
El cursor del potenciómetro R11 en la posición de tensión mínima (a la izquierda).
Conecte un Voltímetro a la salida y mueva el eje de R11 hasta conseguir la tensión máxima.
El cursor no debe llegar al final de recorrido. Modifique la posición de R7 para lograr la lectura de 20V.
Conecte un Amperímetro en serie con una carga resistiva. Modifique un poco R2 hasta leer 2 A.
Observación.
Conecte y desconecte la carga resistiva. Si la tensión de 20V cae, debe ajustar con precaución R4 hasta conseguir que con 2 A la tensión se mantenga en los 20V. Procure no alcanzar el tope del pot R4, ya que la fuente limitará a 10A y podrían dañarse los componentes en caso de corto-circuito.

Con esto, doy por suficiente la descripción en referencia a la explicación sobre esta fuente regulada y ajustable, si algún punto no está claro, envíame un e-mail con las dudas que tengas.

LAS FUENTES DE ALIMENTACIÓN DE POTENCIA.

Hemos visto lo sencillo que resulta el montaje de una simple fuente de alimentación fija al principio de este artículo, también se vieron de pasada las fuentes ajustables (fig. 5 y fig. 6).

El juego de palabras fija, regulada y ajustable, responde a tres conceptos bien diferenciados en la práctica, ya que la parte de regulada, se refiere a la operación interna (del chip) que se encarga de realizar las auto correcciones necesarias para que a la salida entregue la tensión establecida como tal, el término de fija, responde al hecho que representa en sí misma, la tensión de salida no varía en ± lo previsto en las especificaciones del fabricante que puede ser alrededor de 0,05V y por último el término de ajustable, evidencia que el usuario puede ajustar la tensión de salida al nivel que en cada momento necesite.

Aclarado el tema, sigamos. En muchas ocasiones necesitamos una fuente de alimentación que nos proporcione más de 1A y esto puede convertirse en un problema que aumenta, si además queremos, por seguridad, que esa cortocircuitable. Bien, el primer paso, la potencia, es de relativa sencillez y lo abordaremos sobre la marcha.

La solución es dopar (añadir) un transistor de potencia si con un transistor de potencia no es suficiente, los que sean necesarios para que nos proporcione la corriente deseada.

La función de este transistor de potencia consiste en asumir el hecho de soportar la alta corriente requerida, veamos cómo se realiza esto. Si aplicamos convenientemente la tensión de salida del regulador por ej. de 12V 1A a la base del transistor de potencia, está claro que éste nos proporcionará más corriente a su salida y estará regulada por otra parte debido a que es regulador y es cortocircuitable, en cierta medida, tenemos la solución deseada.

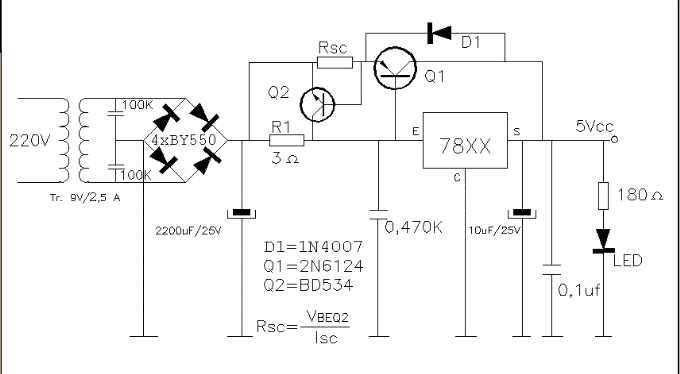

No obstante, la efectividad que nos proporciona el regulador para la función de cortocircuito, no la podemos dar por buena a la hora de aplicarlo al transistor de potencia, ya que es un circuito ‘añadido’ y puede que no responda con la rapidez suficiente, para evitar estos inconvenientes, intervendremos en este apartado con un circuito de corriente, añadido para asegurar la función de cortocircuito, esta figura resume lo comentado.

fig307Fig. 15

El circuito entorno de Q2-R1-Rsc, se encarga de proporcionar un límite de corriente a Q1, evitando su destrucción.

PRINCIPIO DE ALIMENTACIÓN AJUSTABLE.

Hasta el momento, hemos visto las fuentes de alimentación de regulación o estabilización fija. En esta parte, vamos a abordar lo que se entiende por una fuente de alimentación regulable y ajustable y lo que conlleva este hecho.

Las ventajas que aporta una fuente ajustable básicamente son, la posibilidad de alcanzar en su salida una tensión continua exacta a la especificada por el usuario o circuito examinado, bajo prueba. Esto que en un principio parece una simpleza, no lo es tanto cuando hemos de variar la tensión en niveles de un voltio o incluso menos en ciertos casos y si además necesitamos que dicha fuente sea cortocircuitable, esto puede complicarse un poco.

Una fuente de alimentación sencilla puede ser uno de los ejercicios que mejor ilustran una lección de electrónica práctica y, eso precisamente es lo que vamos a realizar. Proponemos estudiar cómo construir una fuente de alimentación que nos sirva para la mayoría de las aplicaciones que habitualmente venimos realizando en las prácticas de las escuelas, laboratorios y academias de enseñanza sobre electrónica (¡uf!, donde me estoy metiendo).

Vaya por delante mi total respeto por los formadores, una disciplina de lo más importante en nuestros días pero tan mal considerada, gracias a ellos los tiempos pueden y de hecho mejoran. Felicitaciones por dar lo que tienen, profesores. Sus conocimientos.

Volviendo donde estábamos. En la siguiente figura 16, se presenta el esquema de una alimentación cuyas características podemos considerar amplias, en el aspecto de cubrir las necesidades más habituales que se pueden presentar en la mayoría de los casos.

FUENTE SIMÉTRICA AJUSTABLE.

Seguro que en muchas ocasiones hemos necesitado una fuente capaz de suministrar diversas tensiones dentro de un amplio margen de valores. Del mismo modo y por causa de los distintos márgenes de consumo, habría sido útil que dicha fuente incorporara un limitador de corriente ajustable, por ejemplo; para cargar baterías Ni/Cd, en cuya carga como es sabido, necesita mantener constante la corriente de carga y que fuera cortocircuitable para usarla en circuitos cuyo consumo desconocemos.

Generalmente, para ‘cacharrear’ es suficiente con una fuente de alimentación sencilla, nada más lejos de la realidad. En algunas aplicaciones será necesario que la corriente suministrada por la fuente sea elevada y en casi todos los casos una fuente regulable de 0V a 30V capaz de suministrar 5A será más que suficiente para poder alimentar todos los prototipos y equipos de laboratorio.

fig308fig309
Fig. 16

En estas figuras, se presenta un esquema de principio de una fuente sencilla construida, entorno a un regulador µA78HG o el LM338, ambos son reguladores de cuatro patillas ajustables de 5 A de salida y cápsula metálica TO-3. Se recomienda el LM338, ya que la serie de Fairchild es obsoleta desde hace muchos años.

Como decíamos, el problema se presenta en el momento de alimentar amplificadores operacionales, los cuales requieren de alimentación simétrica, como los amplificadores de audio, con entrada diferencial. La mayoría de los Op-Amp (amplificadores operacionales) requieren de una alimentación positiva respecto a masa y otra negativa respecto a la misma masa, debiendo ser del mismo valor, de ahí lo de simetría.

Mediante la combinación de este montaje podremos disponer de una fuente estabilizada y capaz de entregar una corriente de hasta 5A y una tensión regulable de ±5V y ±20V, como luego veremos.

El circuito es sencillo debido a la utilización de dos reguladores de tensión los cuales proporcionan al montaje alta fiabilidad, robustez y características casi inmejorables. Uno de los reguladores LM338 (µA78HG) se encarga de la rama positiva y el otro LM337 (µA79HG), se encarga de la rama negativa.

No pasaremos a contemplar la constitución de cada uno de ellos, ya que consideramos que entra en la parte más teórica y pretendemos ajustarnos a lo esencial y práctico, el lector puede localizar las hojas de características si está interesado.

El ajuste de la tensión de salida se realiza mediante la actuación sobre un potenciómetro (P1) y una resistencia (R1) para mantener el valor mínimo, de 5V que especifica el fabricante. Con el fin de mejorar la respuesta a los posibles transitorios, evitar auto oscilaciones y mejorar el filtrado, se utilizan unos condensadores electrolíticos de baja capacidad a la entrada y salida de cada regulador, como se aprecia en la figura 16.

En la figura 17, se puede apreciar el circuito completo correspondiente a la fuente de alimentación simétrica. Los componentes necesarios, corresponden a la versión de la derecha con el LM337 y LM338, por seguir fabricándose en la actualidad. Se necesitan:

fig.310_afig310Fig. 17

La tensión suministrada por el secundario del transformador T1, constituido por dos secundarios del mismo valor 24V (simétricos), mediante el puente PR se rectifica, y posteriormente se filtra mediante los condensadores electrolíticos idénticos C1 y C2 los cuales se cargarán a la tensión de pico, téngase muy en cuenta que, en estos casos la tensión de trabajo de estos condensadores será la suma de los dos polos, en este caso de 80V, la tensión obtenida a la entrada de los reguladores será de aproximadamente 33,8V.

Mediante los potenciómetros P1 y P2, debe ser doble de modo que la tensión de salida sea idéntica en cada ramal, para lograrlo se debe retocar la posible diferencia con el potenciómetro de ajuste en serie. Si se desea, se puede ajustar independientemente la salida de cada ramal, al valor deseado utilizando dos potenciómetros independientes, en el margen de 5 a 28V. Los condensadores C5 y C6, mejoran la respuesta de los reguladores frente a los transitorios de conmutación a la salida.

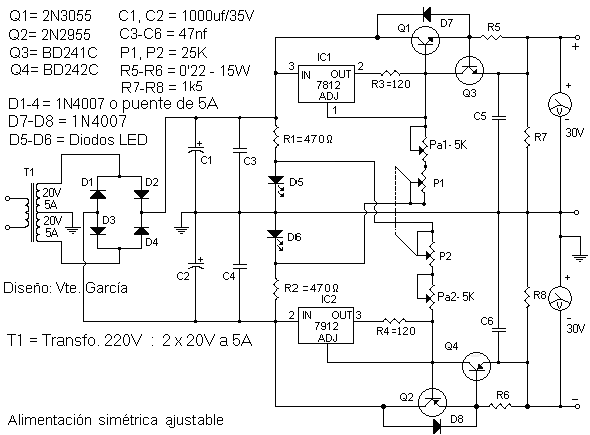

En la siguiente figura presentamos una fuente simétrica ajustable que puede cubrir un amplio margen de usos en nuestro laboratorio o taller. Los valores están incluidos en la misma figura.

fuentesimetFig. 18

De nuevo mediante los potenciómetros P1 y P2 se puede ajustar independientemente la salida de cada regulador al valor deseado, en el margen de 0 a 30V. Los condensadores C5 y C6 de 47 a 100nf, mejoran la respuesta de los reguladores frente a los transitorios de conmutación a la salida.

MONTAJE.

El montaje queda reducido y compacto al utilizar un circuito impreso (PCB). Se debe prestar especial atención a no invertir la posición de los condensadores electrolíticos, así mismo, no intercambiar los reguladores, en la práctica se puede apreciar que los patillajes de ambos difieren entre sí, lo que debe observarse con atención ya que su inversión los destruye inmediatamente. El transformador, según la línea de red y 5A de salida por secundario.

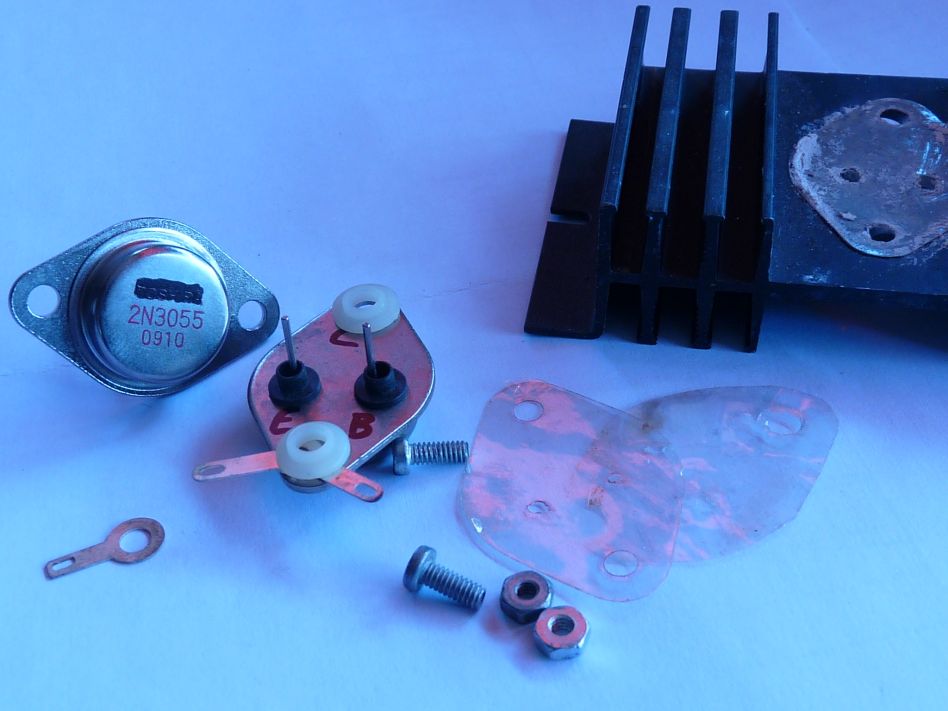

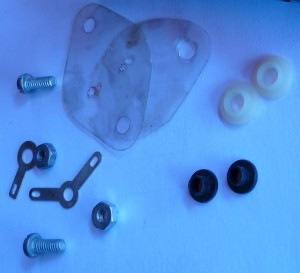

Las zona de contacto entre los reguladores y el refrigerador debe aislarse e impregnarse de silicona especial que, ayudará a disipar el calor sobre el radiador, poner especial cuidado en aislar todos los terminales de los mismos ya que igualmente se destruirían por cortocircuito.

Los cables de conexión deben ponerse de suficiente sección 2 o 3 mm Ø, para no oponer ninguna resistencia y así evitar caídas de tensión al cargar la salida. Para poder controlar en todo momento el valor de la tensión de salida suministrada por la fuente, recomendamos incorporar en la caja, dos indicadores uno por rama, como voltímetros y si se desea dos como amperímetros (o galvanómetros).

UTILIZACIÓN.

Al terminar el montaje, la fuente quedará dispuesta para su inmediata utilización, sin necesidad de ajuste alguno, salvo el ajuste de los P1 y P2 para obtener la tensión deseada a la salida.

En caso de cortocircuito, la corriente máxima quedará limitada a 7A, según el propio fabricante evitando de este modo su destrucción. Se recomienda no probar si esto es cierto, debido al alto costo de estos reguladores y la hipotética posibilidad de que no actúe el sistema de desconexión interna.

FUENTE AJUSTABLE DE ALTA TENSIÓN.

Esta, puede considerarse una fuente ajustable que nos puede proporcionar una tensión comprendida de 0 a 60V, con una corriente ajustable entre 0 y 2A. El excelente rendimiento y calidad del funcionamiento de esta fuente es de tal grado que, en cierto modo, puede utilizarse como fuente de alimentación para laboratorio de electrónica. La fuente se ajusta a una tensión y corriente máxima prevista, y se conecta al dispositivo bajo prueba, si por alguna circunstancia, la corriente de consumo aumenta por encima de lo establecido, el sistema de seguridad se dispara y corta la tensión de salida, controlando la corriente de consumo. Sin embargo no pueden cruzarse los polos de salida.

 Características Técnicas.

  • Voltaje DC de salida regulable de 0 a 50V.
  • Intensidad de la corriente de salida regulable de 0’5 a 3Amperios.
  • Circuito de desconexión automática del voltaje.
  • Si se elige una corriente determinada mediante el potenciómetro que controla su intensidad
    y después el circuito de carga tiene un mayor consumo de corriente, el circuito de control
    automático, desconecta el voltaje, evitando así que se dañe el circuito de carga. Si embargo,
    debe evitarse unir los cables de salida, lo que producirá el deterioro de los transistores consecuente.(NO ES CORTOCIRCUITABLE)
  • En este momento se iluminará un LED indicando la desconexión del voltaje y para restablecerlo debe apretar el pulsador RESET.
  • Este circuito también actúa de forma automática en el caso de cortocircuito entre los cables de salida, desconectando el voltaje de salida. Para restablecer la corriente, pulse el RESET.

Para esta fuente utilizaremos un circuito integrado que ya hemos mencionado, se trate del LM723, este circuito tiene una gran estabilidad y proporciona una alta precisión en el rango de tensiones que controla. El problema que surge radica en la particularidad de que su alimentación no puede rebasar según el fabricante los 37V, por seguridad nosotros vamos a poner el margen en los 30V.

El esquema, que circula por Internet, al parecer, pertenece a un kit japonés, al que he hecho unas modificaciones mínimas. para cubrir el margen de tensión de 0 a 60V y una corriente de 0 a 2A. Por supuesto que la corriente máxima puede aumentarse, si añadimos los transistores de potencia necesarios. Téngase en cuenta la potencia desarrollada, sólo por citar un ejemplo, si la fuente entrega 12V a 2A tenemos una caída de tensión de 48V con 2A de consumo que nos da una disipación al rededor de 100 Watios, es una fuente no un calefactor, así que, cuidado.

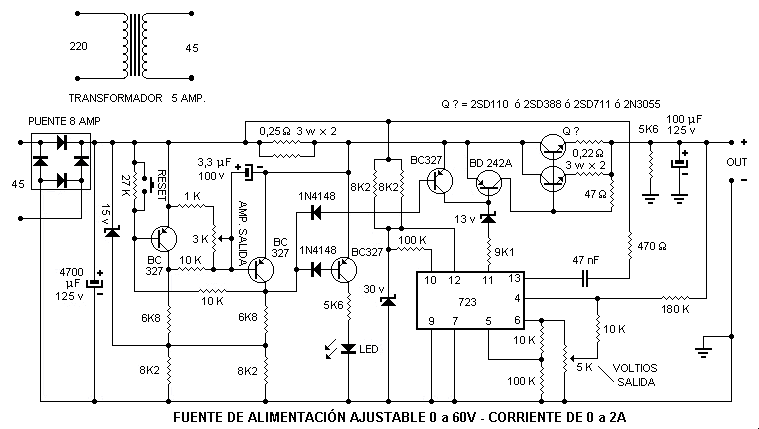

esquema-far0602aFig. 19

Debe prestarse mucha atención a la forma en que trabajan los dos transistores BC327 del circuito de protección de corriente, los cuales trabajan en saturación al corte, otro sólo se ocupa de activar un LED indicador de sobre-carga, cuando éste se encienda caerá la tensión de salida y habrá que presionar el pulsador de RESET previsto para el caso. Esto activará la tensión de salida de nuevo.

Como ya se ha mencionado, esta fuente dispone de un control de intensidad, el cual desconecta la tensión de la salida. Esto no quiere decir que admita el cruce de los cables (positivo y negativo) de salida. Debemos evitar en lo posible esta circunstancia ya que provocaría la destrucción de los transistores y otros componentes del circuito, debe tenerse en cuenta que, estamos tratando con potencias respetables.

Por ejemplo: 5V y 2A de salida, esto representa 65V – 5V = 60V que deben disipar los transistores de salida por 2A, estamos hablando de la potencia en perdidas de 120 Watios como una pequeña «estufa eléctrica», este calor, más el calor producido por los 10W del consumo que aprovechamos, estos 130W se deben evacuar entre los radiadores y un ventilador que le ayude a bajar la temperatura que produce este «calefactor», de lo contrario, puede imaginarse el resultado.

F. ALIMENTACIÓN DE LABORATORIO.

Cuando necesitamos disponer de una fuente de alimentación para laboratorio, con características profesionales, es buena práctica tomarse un tiempo meditando las necesidades que queremos abarcar, es decir, hemos de considerar los márgenes de tensión entre los que podemos vernos obligados a utilizar. La característica a destacar en esta fuente de alimentación es el control de la corriente que es de forma continua como ya se verá. Entre las opciones, es muy conveniente disponer siempre de una tensión mínima de 0 Voltios, hasta alcanzar la tensión máxima prevista o lo que nos permita la economía, es decir, interviene el precio del transformador separador, el cual representará aproximadamente del 55 al 60% del costo de la fuente de alimentación de laboratorio. Una vez hayamos elegido la tensión que ‘podemos’ utilizar (pensar que la tensión de salida del transformador se ha de multiplicar por (√2) raíz cuadrada de 2, revisar lecciones anteriores).

El transformador, es quizás la parte más importante de la fuente de alimentación, un objeto a tener muy en cuenta por dos razones; por su tamaño y el costo, sin duda, los condensadores electrolíticos a utilizar (puede poner dos o más en paralelo), para filtrar el rizado residual, un tamaño a considerar, prestar atención a la tensión de los mismos, ésta debe ser aproximadamente el doble de la rectificada.

En segundo plano quedan el resto de componentes pasivos, así mismo, como la etapa de potencia que depende del tipo, personalmente recomiendo si es posible el encapsulado TO-3 por su robustez y fácil disipación (transistores de salida en este caso 2N3055 permiten hasta 60V de salida, equivalente 2N6673, TIP35C o similar). ¡Ojo! Deben aislarse eléctricamente cada uno de los transistores mediante un separador de mica o nylon y silicona, con el mencionado refrigerador de aluminio.

La caja metálica y los instrumentos de medida, tales como el Voltímetro y el Amperímetro, son importantes. En caso de no disponer de un Voltímetro y el Amperímetro de los valores adecuados y querer una aproximación mayor, utilizaremos dos microamperímetros (µA), idénticos de 100µA. Esto requiere añadir una resistencia en serie para el voltímetro y una resistencia (en shunt) o paralelo para el amperímetro. Estas resistencias, usted las debe calcular. Si dispone de un voltímetro/amperímetro electrónico puede optar por incluirlo en ese caso.

Las características del transformador una vez más, deben decidirse dependiendo de la tensión que deseemos a la salida de nuestra fuente de alimentación.

  •  La tensión de salida máxima a plena carga se considerará aproximadamente igual al producto de la tensión nominal del secundario por la raíz cuadrada de 2 (√2=1,4142).
  • Para la corriente de salida puede calcularse que, el transformador debe proporcionar una corriente alterna igual al producto de 1.4142 por la corriente máxima exigida a la salida. Podemos decir que, para una corriente de salida de 3A el transformador suministrará aproximadamente 4A.

Para estabilizar una tensión, como se ha indicado más arriba, puede optarse entre dos procedimientos: la estabilización en paralelo o la estabilización en serie. En el primer caso, se monta el transistor de regulación en paralelo con la carga; mientras que en el segundo caso, el transistor se coloca en serie con la carga. El método más extendido de ambos, es el segundo por su mayor control y es el que adoptaremos en nuestro circuito, no hay pues, nada nuevo hasta ahora. Es en el tipo de regulación en donde radica la novedad.

Comencemos por examinar el esquema de la fuente de alimentación de precisión de la figura 312, en el que se aprecian dos amplificadores operacionales IC1 e IC2, un transistor T de potencia de paso en serie, una fuente de corriente de referencia (Uref y R) y un potenciómetro P1. El segundo amplificador operacional (IC1 en el diagrama), es el responsable de la limitación de corriente de salida. La tensión a extremos de la resistencia de emisor Rs del transistor T es proporcional a la corriente de salida. Una parte de esta tensión de referencia se deriva por la posición de P2 y se compara con la tensión a través de Rs mediante el operacional IC1. Cuando la tensión en Rs se hace más alta que la establecida por P2, el amplificador operacional reduce la corriente de base de T hasta lograr que la diferencia sea cero. El diodo LED, situado a la salida de IC1, funciona como un limitador de corriente.

fig312Fig. 20

LA TENSIÓN DE REFERENCIA.

Lo esencial del circuito es la fuente de tensión Uref con una resistencia R. Debido a que como bien se sabe, un amplificador operacional tiende a anular la diferencia de potencial entre sus entradas, regulando la señal de salida re-inyectada en la entrada inversora, así pues, la tensión de salida es siempre igual a la tensión existente en la entrada no inversora.

La resistencia en serie R, está efectivamente colocada entre las dos entradas del amplificador operacional. No obstante, debido a la alta impedancia que ofrecen dichas entradas, al menos teóricamente, ninguna corriente podrá penetrar en el amplificador operacional. Entonces, la corriente derivada de la fuente de referencia seguirá el recorrido que muestra la línea de trazos en el diagrama de bloques.

Puesto que U1 = U2 (el amplificador operacional se encarga de que se cumpla) la corriente será constante, independientemente de la posición del potenciómetro P1 así como, del valor de la resistencia de carga. El valor de esta corriente será Uref/R, lo que genera una tensión a extremos del potenciómetro P1 que el amplificador operacional corrige en su salida, mientras que la corriente de referencia se compensa mediante la carga. Lo cual nos proporciona un circuito que nos entrega una corriente de referencia constante incluso a 0 voltios, mediante una fuente de tensión de referencia y una resistencia.

EL ESQUEMA.

El circuito de la fuente de alimentación, mostrado en la figura 21, está compuesto por dos fuentes de alimentación que de alguna manera son independientes entre sí. La potencia de la etapa de salida, la proporciona el secundario del devanado S2 de 35V/4A y la potencia para la fuente de referencia y alimentación de los amplificadores operacionales, la proveerá el secundario S1 de 12V/0’5A, en el caso de utilizar un transformador de dos secundarios, en caso de dos transformadores, S2 = Tr1 y S1 = Tr2.

La alimentación de 12V está constituida por S1 (Tr1) un rectificador en puente B1 y dos condensadores C1 y C2. La tensión de referencia será suministrada por el µA723 (IC1), los componentes asociados a él se han elegido para proporcionar una tensión de referencia de 7’15V. Esta última aparece en la unión R4/R5 (R en el teórico), R15/R16 y R9.

Los valores de R4 y R16 dependen directamente de la magnitud máxima de tensión y corriente de salida, sería conveniente utilizar un potenciómetro ajustable, mientras se realiza el calibrado de la fuente, luego se pueden sustituir por las resistencias de valores apropiados.

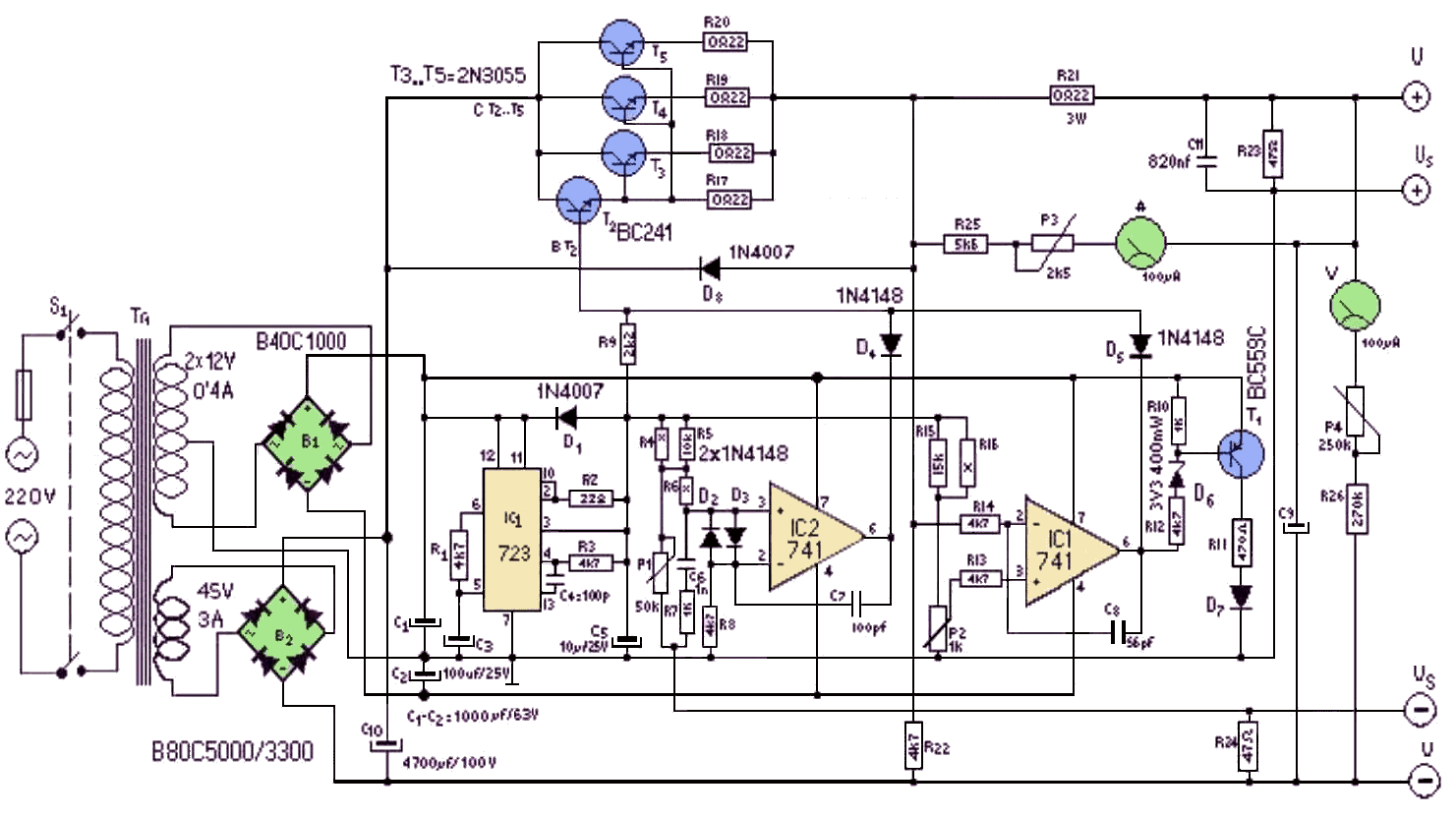

En la figura 21, se presenta el esquema general de la fuente de alimentación para laboratorio, esta fuente es la que utilizo personalmente en mi ‘labo’. Por cierto, la hice y mejoré siguiendo los pasos de una revista en la que salió hace bastantes años, como da muy buen resultado no creo que haga falta cambiar nada. En el esquema, T2 NPN (BD241 o similar) proporciona la corriente de base de los transistores T3, T4 y T5, conectados en paralelo, cuyas salidas (Emisores) están compensadas mediante las resistencias de alta potencia (3W), las cuales entregan la salida de la fuente de alimentación a través de R21 de 0’22Ω y 3W son de cerámica.

fig313_esquema_flabFig. 21

El haber empleado los 2N3055 conectados en paralelo (darlington), proporciona una corriente de 3 Amperios con suma facilidad y se puede considerar una forma bastante económica. Por supuesto utilizando refrigerador adecuado y si es posible un pequeño ventilador de PC. Con los 2N3055 o el TIP35C y un transformador adecuado, podemos alcanzar los 60V de salida, cuidando de no olvidar las tensiones de los electrolíticos.

Las Salidas +Us positiva y -Us negativa, son las correspondientes a los hilos sensores, en caso de que la toma de tensión sea muy larga y de alta corriente, debería ponerse, para compensar las pérdidas.

CONTROL CONSTANTE DE CORRIENTE.

El control o ajuste fino de la tensión de salida es una cuestión muy importante y la forma en cómo se ha elegido en este esquema es innovador sin lugar a dudas, sin embargo, el ajuste fino y continuo de la corriente de salida es algo a tener en cuenta. ¿Qué quiere decir ajuste continuo? Veamos, cuando tenemos una carga de valor que desconocemos nos gustaría poder conectarla sin más dilación, exactamente es lo que nos permite este sistema de ajuste, en el caso de que la corriente que necesita la carga sea elevada (por un corto), esta fuente se distingue porque baja la tensión de salida rápidamente para que no destruya la carga ni la fuente (control en rojo). Otro ej. no sabemos el estado de un dispositivo a reparar, pondremos el control P2 a mínimo conectamos la carga y no se encenderá el led D6, en ese caso podemos subir el potenciómetro lentamente hasta que el led luzca, en ese caso la corriente que indique el amperímetro debería ser la corriente de trabajo del dispositivo en condiciones idóneas.  Eso es capaz de hacer este ajuste fino, se puede decir que es cortocircuitable al 100%.


Fig. 21b Circuito responsable del ajuste de intensidad continua.

EL CIRCUITO (PCB).

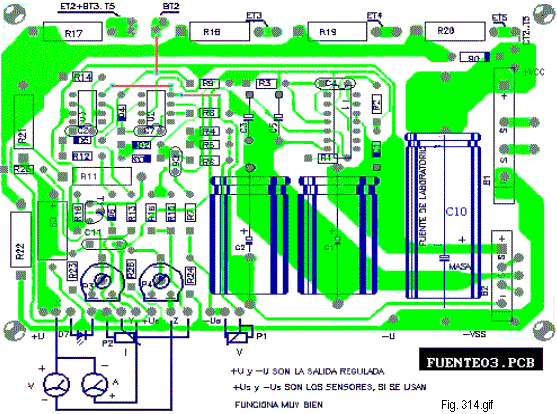

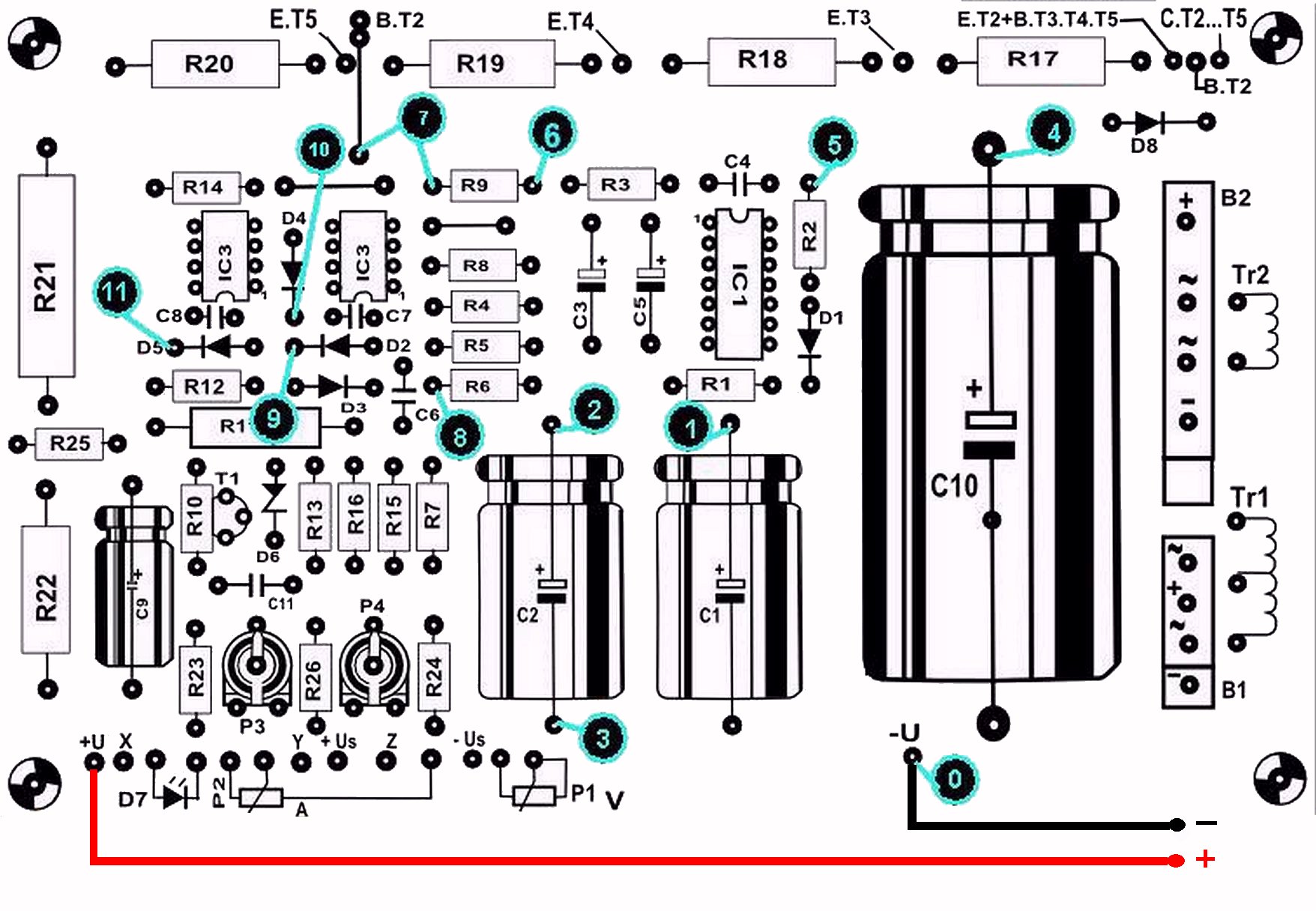

En la figura 22, se presenta la placa de circuito impreso (PCB) y algún detalle de montaje, más abajo la lista de componentes.

fig314-Fig. 22 PCB

ENSAMBLADO.

Como de costumbre, asegúrese que no hay cortos ni cortes en el PCB y empiece por soldar los zócalos, las resistencias, los condensadores, los diodos y puentes rectificadores, cada uno en su destino. Si dispone de condensadores axiales, se pueden acoplar según sus siluetas, en caso contrario, observe que se dispone de perforaciones alternativas, la figura 22 es orientativa. Los condensadores, deben ser de tensión algo mayor a la de trabajo, en este caso al menos 63 voltios.

Las resistencias R17 a R22 de 0’22Ω deben escogerse de cerámica de 3W, para disipar el calor, para la R17 de 3W ÷ 10Ω, al instalarlas, tenga la precaución de separarlas de la superficie del circuito impreso. Los Transistores T2 a T5 deben montarse sobre un radiador de aluminio, mediante sus respectivos aisladores de mica o nylon, además de utilizar pasta de silicona si es posible, para que el calor se transfiera más rápidamente al radiador, como ya se ha mencionado.

PUESTA EN MARCHA Y AJUSTE.

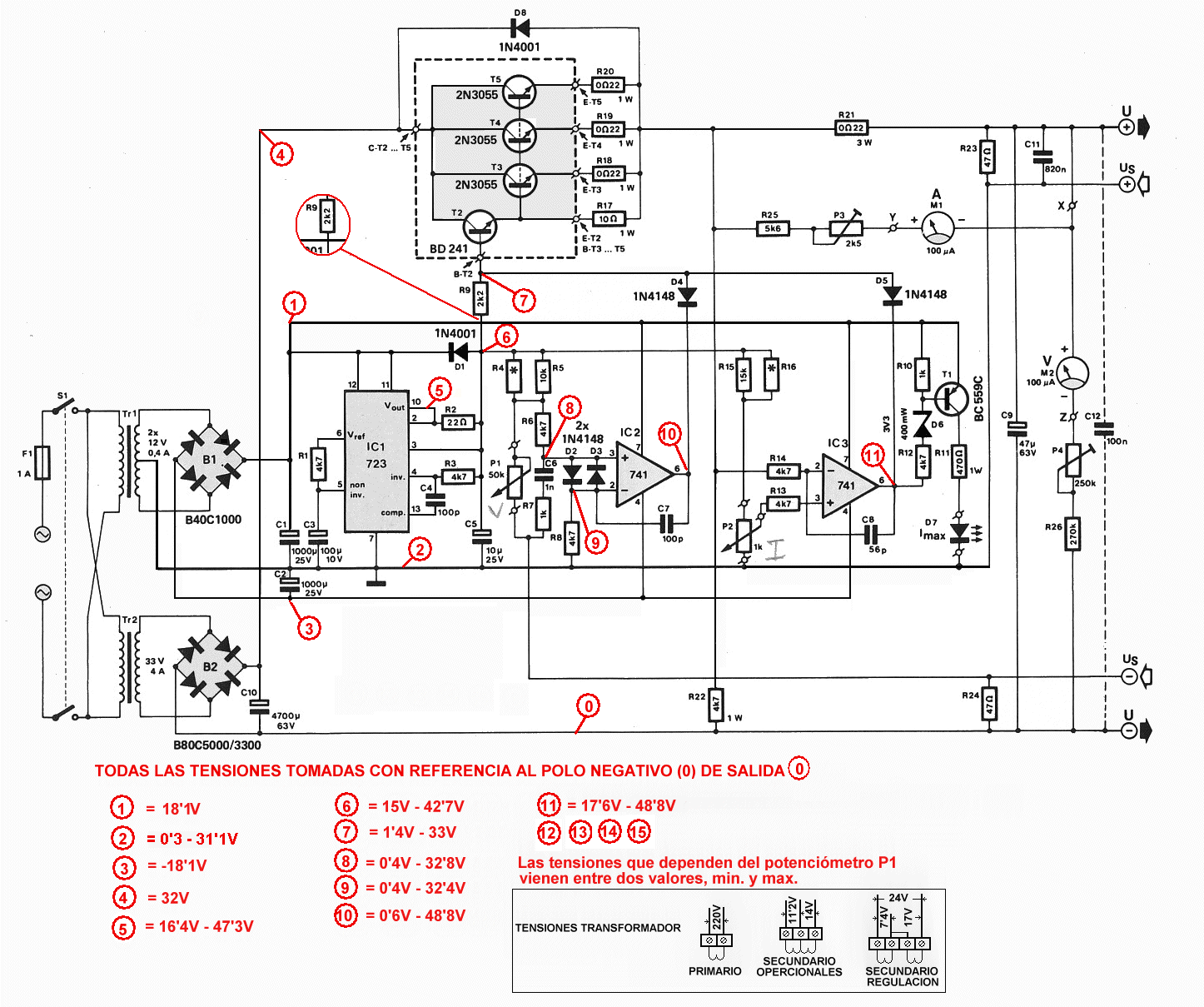

Para la puesta en marcha, es aconsejable, conectar las dos tensiones alternas de los secundarios a sus respectivos puentes, los dos potenciómetros P1(Voltaje) y P2 (Intensidad) y por precaución en principio sólo T1 y T2 (Después del ajuste, ya conectará el resto T3, T4 y T5), no inserte aún los IC. Alimente el circuito y compruebe que la tensión, a extremos de C10 está al nivel esperado, haga lo mismo con C1 (+12V) y C2 (+12V), esto se confirma, si a extremos entre +C1 y -C2 hay 24 Voltios, máximo.

Asegúrese que, la tensión entre las patillas 1112 del zócalo del LM723 y la patilla 7 (la alimentación del LM723) es de 12V, máximo 14V. Esto nos evitará algún disgusto. Desconecte la tensión e inserte los circuitos integrados y compruebe que no se calientan los IC al volver a conectar. Si se calienta el LM723, debe volver comprobar que, la tensión entre el pin11 y el pin7 es de 12V, si es así, cambie el LM723, tiene un consumo excesivo y no es correcto. A extremos de C5, disponemos de la tensión de referencia. A extremos de R9 debe haber 7’15V.

foto_fuente_labo_02Fig. 23

Preste especial atención a los valores de tensión de los condensadores C9 y C10, dependen de la tensión de alimentación de potencia que, suministra el segundo transformador. Se permite casi cualquier tensión de salida, con tal que no supere la tensión colector-emisor de los transistores de potencia T2..T5. Para tensiones mayores, deben sustituirse los 2N3055 que permiten 60V máximo. Ahora, debería conectar los transistores T3, T4 y T5, vuelva a comprobar las tensiones.

En cuanto a las resistencias R4 y R16 como ya se ha mencionado, se montarán durante el ajuste ya que su valor final depende de la magnitud máxima de la corriente y tensión de salida. Girar los potenciómetros de ajuste P3 y P4 para la tensión y corriente de salida, al máximo.

Poner P1, en posición máxima, alimentar el circuito y conectar un polímetro a la salida. Mediante aproximaciones sucesivas o tanteo, determinar el valor de R4 en paralelo con R5, esto proporcionará la tensión máxima de salida, entonces podrá soldarse R4 en su lugar. Como se aprecia en la foto, sugiero usar un pot. ajustable de 10k y cuando se logre el ajuste, cambiar el potenciómetro por una resistencia de valor similar y soldarla, aunque no es imprescindible.

Ahora, hay que repetir el paso anterior con P2 y R16 (en paralelo con R15), hasta hallar el valor adecuado para la corriente máxima. Poner la salida en cortocircuito y girar P2 al máximo y proceder a tantear como antes, cuando se consiga, sustituir por una de valor adecuado y ya podemos soldar R16, aunque tampoco es imprescindible.

Finalmente ajustemos los potenciómetros P3 y P4 los utilizaremos como potenciómetros de ajuste para calibrar la tensión y corriente de salida que podremos visualizar por medio de los galvanómetros dispuestos a tal fin. Esta previsto para que utilicemos dos instrumentos idénticos, como micro amperímetros, como se describe más arriba.

ALGUNOS DETALLES DE MONTAJE.

Los 2N3055 o similares, deben aislarse lo mejor posible, en algunas aplicaciones, incluso entre sí. Si se dispone de separadores, debemos usarlos, bien de mica o de nylon, incluso debe aplicarse una fina capa de pasta de silicona. Del mismo modo, para mejor un aislamiento eléctrico, siempre que sea posible, debe dotarse de separadores aislantes, a cada terminal de los transistores como a los tornillos, para hacerse una idea de lo que digo, fíjese en las imágenes que siguen.

mica-to-3 2n3055ebc-05 aislantesytornillos 2n3055-09

2n3055-082n3055-102n3055-112n3055-05
Fig. 24

 El radiador debe ser preferentemente de aluminio. La función única e importante del radiador es, irradiar el calor de la forma más eficiente posible y eso conlleva tener una máxima superficie en contacto con el aire o medio ambiente. En algunos casos será necesario aplicar un ventilador para forzar el intercambio de calor entre el radiador y el aire.

2022/08/25. Nueva Actualización.

Por petición de algunos lectores y seguidores de estas páginas de fuentes de alimentación, vamos a presentar nueva información e imágenes como apoyo a la puesta en funcionamiento de la fuente de laboratorio ya que al parecer hay cierta confusión.

En la imagen anterior se muestran los puntos donde se ejercerán las tomas de tensión para configurar la puesta en servicio de la fuente de alimentación. En la siguiente imagen se presentan los valores obtenidos en una fuente que está funcionando en su punto de trabajo.

Espero que les sirva de apoyo en sus trabajos de configuración de la fuente de laboratorio. Si tiene alguna pregunta al respecto, no dude en ponerse en contacto con el autor del artículo.

Para adquirir el dibujo ( en formato pdf) para imprimir y así poder construir la placa PBC, póngase en contacto con el autor o siga el enlace de PayPal

LISTA DE COMPONENTES

tabla-3

Los comentarios serán bienvenidos.

REVISIONES:

  • 2022/08/25. Actualización y descripción de cortocircuitable.
  • 2015/06/29. Nueva ubicación.
  • 2013/04/14. Añado detalles de montaje y figuras.
  • 2011/08/30. Se incluye, banner de PayPal, para adquirir PDF del dibujo PCB.
  • 26/10/2009. A petición, se puntualiza en el ajuste de la fuente.
  • 2009/07/16. A petición, se añade lista completa de componentes fig.307C.
  • 2009/04/24. Se añade imagen del ensamblado de 1987.
  • 2008/07/25. Añado notas que aclaran conceptos. Modifico esquemas de las figuras 306 y 313.
  • 2007/09/20. Modificar errores T1 es PNP y R17 es de 10Ω
  • 2004/06/14. Mejoras en: la primera, segunda y tercera parte y figuras.
  • 2002/12/04. Cambios en los valores de C1 y C2 por los correctos.
  • 2002/10/03. Mejoras en las imágenes del esquema electrónico, el PCB y calidad.
  • 2001/05/18. Presentación de la lección.

13 thoughts on “Las Fuentes de Alimentación.”

  1. Estimado Vicente, bueno disculpe el lapsus, bueno antes que nada le comento que el esquema es el de esta web, el ultimo que sale FIGURA 21, con control de corriente. Ese diseño lo uso hace 20 años, y ahora que veo fue «copiado» por una empresa que hacía PCB aquí en Córdoba, Argentina, que se llamaba Aries Circuitos Impresos, en el 2002 cuando vi el diseño me gustó justamente por que tiene control de corriente, y que en mi caso le puse en esos años voltimetro y amperimetro digital con el ICL7107, y ajuste fino de la tensión de Salida. Bueno ya por mail le comente un poco, pero el problema lo tuve siempre en los 3055, especialmente en la ultima década donde cada vez peores vienen, muy falsos. Bueno, el otro tema, que el esquema que tengo el driver era con un 2N3055, no me funciona con el BD241, no se por que, no me puse a analizarlo mucho, aunque de todas maneras le puse un TIP 35C y funciona igualmente. Si esa prueba que Ud. me sugiere la hice, hice todo, pero estaba claro que si antes de que se quemen los transistores andaban, por que ahora no?, era el componente el culpable, no otra cosa. El tema es que ahora me funciona perfecto, solo quiero luego de 2 décadas de buen servicio, hacerle unas modificaciones al diseño, sutiles mejoras, y sobre todo darle mas protecciones, y tratar de hacer un control de tensiones de entrada para que la diferencia entre la entrada y la salida ajustada sea menor, y disipe menos, como las fuentes comerciales, pero en vez de usar reles, usar triac y así evitar el ruido de conmutación. Por otro lado quiero comentar que este diseño SI es cortocircuitable 100%, claro está que no eternamente, pero si tolera el cortocircuito sin ningun drama, y es útil para hacer el ajuste de corriente. Siempre hablando de la FIGURA 21, que es el diseño mas completo y eficaz. Un Gran Saludo desde Córdoba, Argentina, y quedamos en contacto

  2. No puedo creer que haya encontrado aquí el esquema de la fuente de laboratorio que arme hace ya 20 años, de una casa de PCB llamada Aries, el modelo A1246, y realmente me dio muchas satisfacciones, funciona perfecto y en mí caso hasta 38V y 6A máximo. Es muy interesante como fuente de laboratorio, con alguna mejoras y agregados, se hacen cosas geniales. Saludos desde Córdoba, Argentina

    1. Hola SebasCba82
      Me alegra saber que te ha hecho recordar los buenos tiempos. Aunque no especificas a cual te refieres, me gustaría tener más datos sobre tu experiencia con la fuente de laboratorio
      (supongo te refieres a la fuente de laboratorio que describo al final del artículo, realmente es una maravilla).

      Saludos y cuídate.

      1. Hola Sr. García, si es la última fuente analizada, que ahora me está dando dolores de cabeza la mala calidad de los 3055, ya he quemado 15 unidades. Y claramente son los transistores por que luego de 20 años de uso permanente es fe que funciona. El tema es que por un fallo en un equipo me quemó los tr. Y allí vino la desaveniencia, y estoy analizando el círcuito de manera teórica para entender por qué deja de funcionar ni bien le saco 2/3 A, cosa que antes me entregaba 6A sin problema. Ahora con mucho menos se queman los finales. El diseño que tengo usa un 3055 de Driver en lugar del BD241, cosa que ahora le puse ese. E intento reemplazar los 3055 (dado que vienen defectuosos y son falsos), por los MJ13005, pero no logro sacar más de 2.2A, cuando debería entregar hasta 5/6A. Saludos desde Argentina

        1. Hola SebasCba82.
          Me puedes pasar el esquema de la fuente que comentas, porque cada circuito tiene su sistema de salida y no quiero que tengas más problemas con tus transistores de salida. Es extraño que no funcionen los 2N30555, aunque siempre hay quien se dedica a remarcar componentes. Tienes que asegurarte que los transistores estén en buen estado y sobre todo refrigerarlos con un refrigerador adecuado y ayudado por un ventilador si es posible.
          Normalmente el BD241 se encarga de entregar la corriente de base de los transistores de potencia que puede ser uno o varios en montaje darlington, yo en tu caso probaría el circuito con un sólo 2N3055 y verifica que funciona hasta los 1’5A con el refrigerador. Si ves que funciona, añade un segundo 2N3055, uniendo las dos bases entre sí y los dos colectores entre sí, los emisores a traves de una resistencia de 0’33 Ohms las unes tambien y vuelves aprobar su funcionamiento.
          Este es el procedimiento para verificar el funcionamiento de una fuente, procura no cruzar los cables de salida aunque te digan que está protegida, hay muchas fuentes que no admiten un corto circuito por más de unas décimas de segundo. La fuente de laboratorio que se describe, sí es cortocircuitable, la he tenido utilizando durante más de 40 años y siempre ha funcionado bien.

          Espero haberte aclarado los pasos necesarios, a falta del esquema.
          Saludos y cuídate.

  3. Buenas tardes tengo una fuente de 120 ac a 13.7 dc me prende todo bien pero no me da la corriente directa de 13 voltio que puede ser

    1. Hola Luis.
      Si no te importa, puedes especificar algo más. ¿Cómo sabes que prende bien? o ¿a que te refieres? cuando dices que prende bien si luego me dices que no te da los 13 Voltios. Por favor explícate un poco más y te podré ayudar.

      Saludos.

  4. soy aprendiz de electronica. necesito una fuente regulable que llegua hasta los 5 amperios

    como la citada al principio. Me puede ayudar a modificarla.

    1. Hola Bolivar.
      Entiendo que te refieres a la descrita en al figura 2, se trata de una fuente regulada pero no ajustable, sólo para que nos entendamos.
      Te puedo decir que hay unos circuitos como son los LM350, que dan hasta 3A. si estan bien refrigerados, eso es lo que dice el fabricante,
      aunque yo no tengo la seguridad de que sea del todo cierto, el máximo que he logrado con un buen refrigerador son 2A.
      Lo de 5A, es otra cosa. No se para que necesitas 5A ni me importa, pero te diré que si es para alimentar una emisora, te recomiendo que
      utilices un circuito más elaborado, ya que se cuelan la radio frecuencia y te dará problemas. Si es para otra cosa, ya te digo que no me importa
      pero asegurate de utilizar pistas y cables de salida bien dimensionados, de lo contrario puedes tener sorpresas.
      Puedes utilizar varios reguladores en paralelo, separados por una resistencia adecuada, pero no te garantizo que tengas éxito, sobre todo por
      tu falta de experiencia.

      Espero me hayas entandido.

      Saludos.

  5. Hola, estimado amigo. Gracias por responder. Soy aficionado a la electrònica, me preguntaba (no me doy cuenta) si también la fuente que corresponde a la Figura 14 es cortocircuitable.
    Gracias!

    1. Hola Mariano Martínez Vila.
      En efecto, la fuente descrita en la figura 14, es cortocircuitable, sin embargo, no quiere decir quiera decir que soporte un cortocircuito por un tiempo largo, eso esta directamente relacionado con los valores de los componentes y sus derivas.

      En otras palabras, si estas trabajando con esta fuente y casualmente se produce un cruce entre los cables de salida, repito, si es casual, lo que quiero decir, es que es un instante, el circuito es capaz de resistir el cruce.

      Si lo que quieres es un ‘seguro’ de mayor eficiencia, te recomendaría la fuente ajustable de la figura 21, pero como dices, ya que eres aficionado, estaría bien que empezaras por esta de la figura 14 y vayas tomando experiencia.

      Saludos.

  6. Hola amigo Mariano.
    En respuesta a tu consulta, te diré que, la fuente a la que se refiere ese apartado, efectivamente no es cortocircuitable y lo resalto en ROJO para que se tenga muy en cuenta. Se trata de una fuente regulable pero no cortocircuitable
    La fuente cortocircuitable además de ajustable es la fuente de laboratorio que se describe al final del artículo.
    Espero haber aclarado tu consulta.
    Gracias por participar.

  7. Hola estimado amigo.
    Muy completa la información, sin embargo quiero señalarte un par de contradicciones.
    En el parrafo correspondiente a Fuente de Alta tensión, pones:

    (….) Sin embargo, debe evitarse unir los cables de salida, lo que producirá el deterioro de los transistores consecuente.(NO ES CORTOCIRCUITABLE)
    En este momento se iluminará un LED indicando la desconexión del voltaje y para restablecerlo debe apretar el pulsador RESET.
    Este circuito también actúa de forma automática en el caso de cortocircuito entre los cables de salida, desconectando el voltaje de salida. Para restablecer la corriente, pulse el RESET.»

    Con lo cual, quien lee no sabe si la fuente ES o NO CORTOCIRCUITABLE.
    Aclara eso, por favor. Más allá de que en cualquier fuente no es bueno estar cortocircuitando cada minuto, me ha pasado de perder circuitos por no contar con esta protección.

    Cordiales saludos

Deja una respuesta

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Este sitio usa Akismet para reducir el spam. Aprende cómo se procesan los datos de tus comentarios.
